產品介紹：

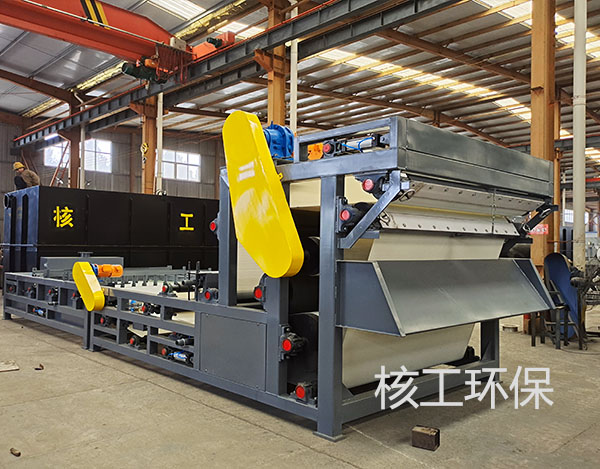

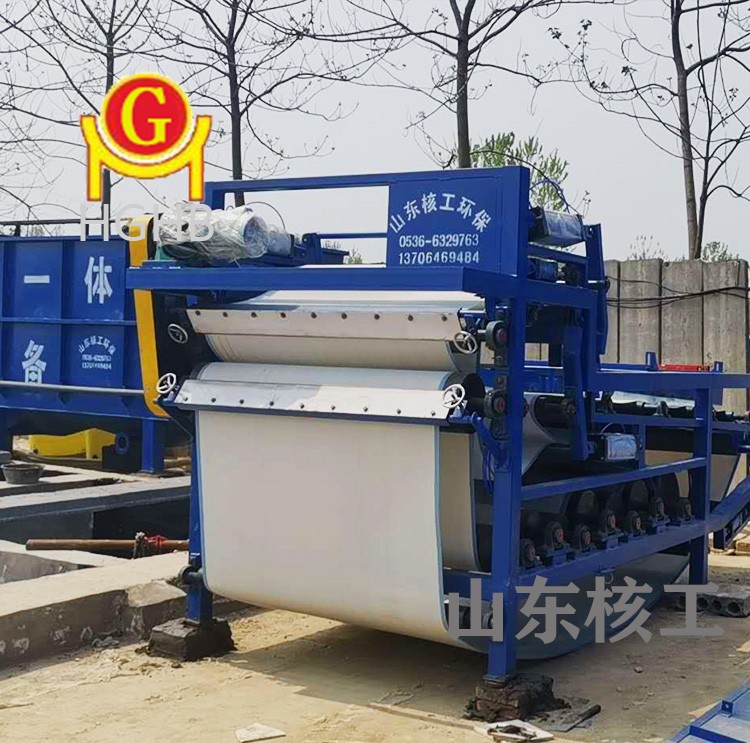

     HGDY系列帶式壓濾機是我公司吸收、消化國內外最新污泥脫水技術、經反復研究實踐改進而成的一種新型三網式污泥脫水壓濾設備，具有污泥脫水率高、泥餅含固量高等特點，其主要技術指標已經達到國內先進水平，適用范圍非常廣泛。

一、工作原理：

     高效絮凝對污泥進行合理的調質處理，利用重力脫水，機械擠壓脫水原理脫除了污泥中的水分，使污泥以濾餅狀態排出，可將各種工業污泥經重力脫水后得到高質量的泥餅，高品質的濾帶在壓濾過程中可迅速脫水，后面漸小的壓輥排列以及濾帶接觸角度的改變，確保壓力和剪切的最佳組合，從而大大提高泥餅含固率和脫水效率，獨特設計的電磁調偏和濾帶張緊系統解決了設備使用中的一些困難。

二、結構說明：

       HGDY系列帶式壓濾機包括絮凝區，重力脫水區、楔形脫水區，加壓脫水區。（成套設備包括其所需之附屬設備。）

1、絮凝區：設備裝置有直立型凝集槽一座，并裝置攪拌機一組。

2、重力脫水區：一次重力濃縮區由濃縮濾布組成，其材質為PE材質，凝集后污泥導入濃縮濾布濃縮。

3、楔形脫水區：楔形脫水區由濃縮濾布組成，其材質為PE材質。一次重力脫水后導入楔形脫水區繼續濃縮脫水。

4、加壓脫水區：加壓脫水區由主滾輪.導引滾輪及壓擠滾輪等構成，主滾輪為特殊L形條塊，濃縮污泥介于兩條帶之間，藉由兩滾輪逐漸增加壓力剪切脫水，分離水則輕易地從溝槽派出，有效地壓出污泥中的水分，并排出泥餅。（為了使濾布正常運行，設有電磁調偏裝置）

5、濾布清洗裝置：濾布剝離泥餅后，經裝置于濾布兩面的清洗水噴頭加以清洗干凈。

6、電磁調偏裝置：氣動式，當濾布異常偏移時，藉著電磁調偏裝置感知，使脫水設備立即停止運作，保障機器安全。限位開關能測得濾帶的極限偏移，當濾帶發生極限偏移時脫水機立即自動感應停止運轉。

三、技術指標(僅參考) :

項目/型號		HGDYQ500	HGDYQ1000	HGDYQ1500	HGDYQ2000	HGDYQ2500	HGDYQ3000
濾帶寬度		500	1000	1500	2000	2500	3000
污泥處理量(m3/h)		1-4	4-8	8-14	14-20	20-25	25-35
濾餅含水率		≤80%
污泥回收率		≥95%
濾帶張力(KN/m)		0~5	0~4.9	0~4.1	0~3.9	0~3.3	0~3.3
壓榨濾帶線速度(m/min)		1.4~7.2
沖洗水耗量(m/min)	回用水	〈8.2	〈14.5	〈20.7	〈27	〈35.2	〈45.6
	凈水	〈2.7	〈4.8	〈6.9	〈9	〈11.7	〈15.1
沖洗水壓力(m3)	回用水	≥0.4
	凈水	≥0.8
主電機功率( kw )		0.75	1.5	2.2	3	3	4
空壓機功率		2.2	2.2	2.2	3	3	4
主機重量		2500	3100	3900	4500	5300	6100

四、結構特點：

1、加固機架，外形美觀大方，軸承座特制一堅固、防腐防水、特殊防腐工藝；
2、結構剛度大，運行平穩、噪音低，化學藥劑用量少；

3、配置先進的濃縮預處理設備，(對污泥絮凝效果好)運行成本低；
4、重力脫水區配置先進的布料器，使物料分布均勻，延長濾帶壽命；
5、具有超長的重力脫水區和楔形脫水區，物料脫水充分，保證物料不會在壓榨區內溢出；
6、輥系排列科學有序，重力脫水、楔形脫水、壓榨脫水分別排出，互不干擾，壓榨脫水輥直徑比率大，脫
水效果好。因此生產能力大、節能高效；
7、從進料到排出泥餅連續作業自動化程度高，根據需要可設PLC接口，便于微機集中控制；
8、動力傳動機構采用機械或變頻無級調速，調速范圍大，適應性廣；
9、帶式壓濾機濾帶設有可靠的反沖洗裝置，保證濾帶的脫水效果；
10、帶式壓榨過濾機采用氣動張緊和氣動自動糾偏裝置，保證濾帶的安全正常運行；
11、帶式壓濾機操作安全可靠，采用紅外安全防護和全方位的緊急安全停車裝置；
12、帶式壓榨過濾機可根據不同物料配置不同結構的濾帶過濾精度高；

五．適用范圍：

廣泛適用于礦山、陶瓷、化工、冶金、淀粉、果汁、制藥、果汁、電力、煤炭、造紙、豆渣、署渣、酒遭、木署渣等等行業的連續脫水。
